Hallo ich hab mir vor ein paar tagen einen Opel Corsa B Bj95 gekauft dort war ein Radio dabei welches aber nicht angeschlossen war.

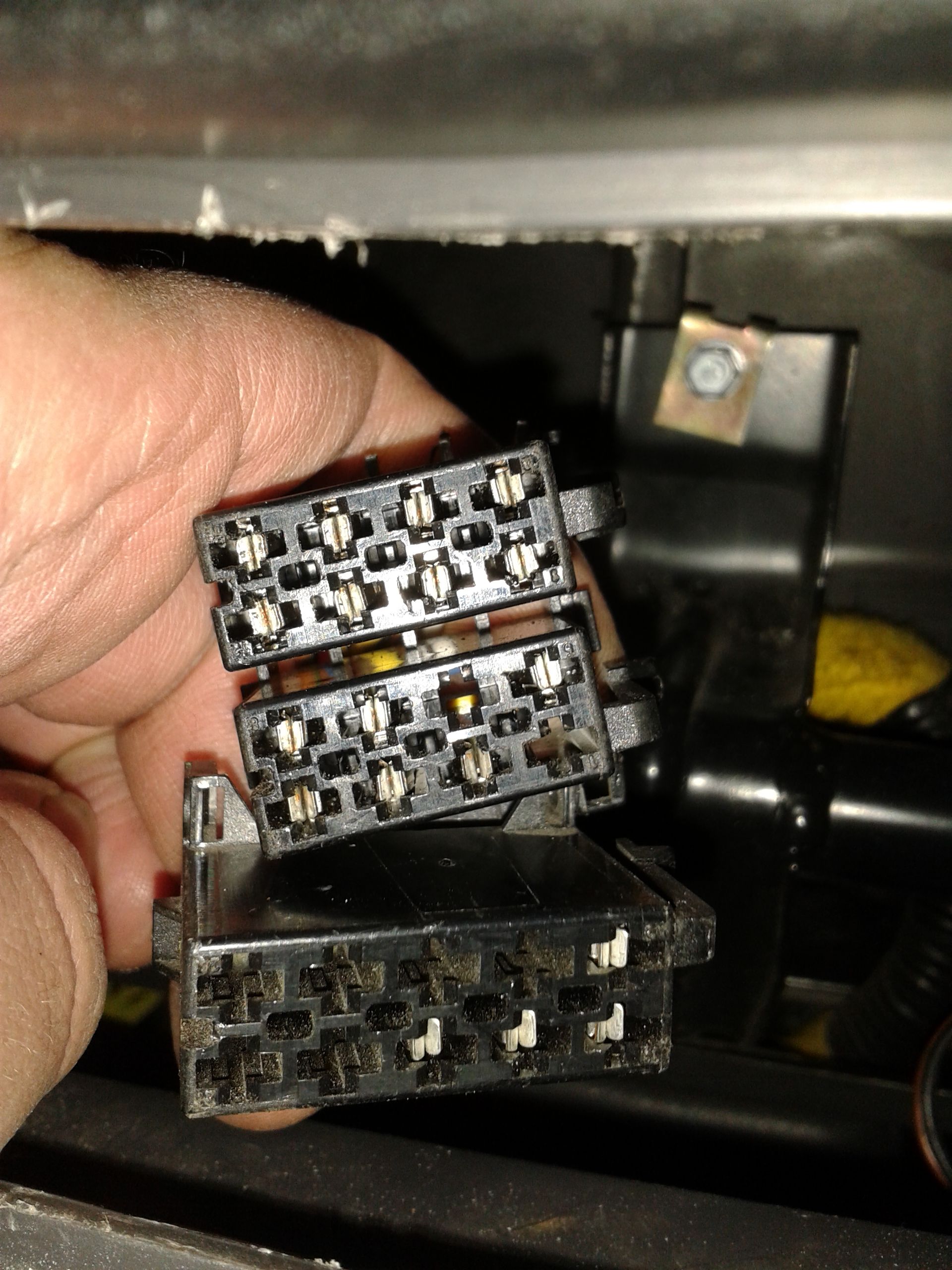

Nun zu meinem Problem ich habe versucht das Radio anzuschließen dabei ist mir aufgefallen das ein Pin am Radio frei ist und ein Pin im Stecker ebenfalls. Kann mir also jemand die Pinbelegung am Stecker schicken? Damit ich weiß ob der Pin frei sein muss oder wo ich den anschließen muss. Ein Bild vom Stecker befindet sich im Anhang.

Bei google hättest du das auch selbst finden können ;)

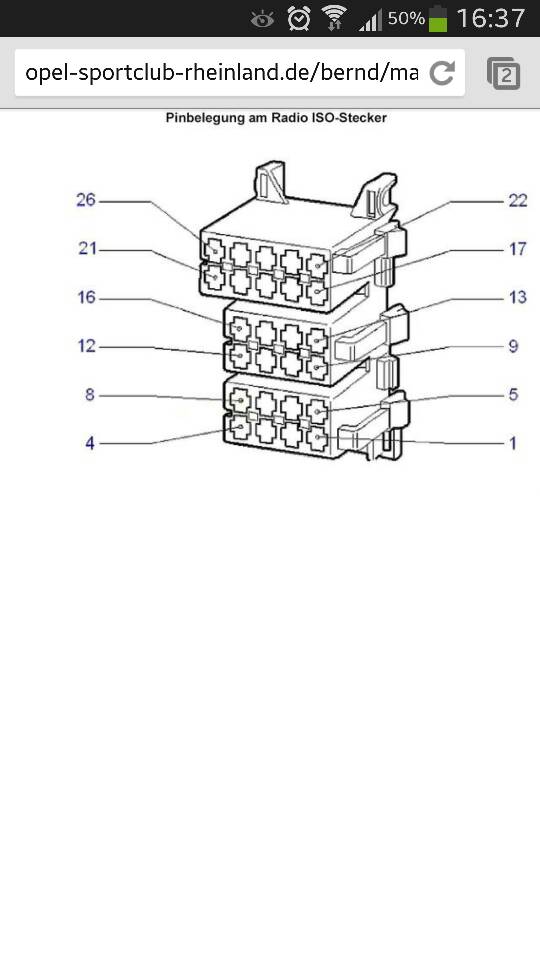

Pin 1: blau-rot; Lenkradfernbedienung
Pin 2: rot; Zündungsplus
Pin 3: grau-gelb; Für Beleuchtung
Pin 4: braun; Masse
Pin 5: blau-rot; Geschwindigkeitssignal
Pin 6: schwarz; Versorgung Autotelefon
Pin 7: rot-weiß; Versorgung Antennenverstärker, LFB, CD-Wechsler, TID/MID
Pin 8: rot; Dauerplus

Pin 9: braun-weiß; Masse für Lautsprecher hinten rechts
Pin 10: braun-gelb; Masse für Lautsprecher vorne rechts
Pin 11: braun-blau; Masse für Lautsprecher vorne links
Pin 12: braun-grün; Masse für Lautsprecher hinten links
Pin 13: weiß; Signal Lautsprecher hinten rechts
Pin 14: gelb; Signal Lautsprecher vorne rechts
Pin 15: blau; Signal Lautsprecher vorne links
Pin 16: grün; Signal Lautsprecher hinten links

Pin 17: braun-rot; Datenleitung TID/MID
Pin 18: braun-grau; Datenleitung TID/MID
Pin 19: braun-weiß; Diagnosestecker Pin 3
Pin 20: masse für Telefon und Schirmung CD-Wechsler
Pin 21: rot; CD-Wechsler
Pin 22: braun-schwarz; Datenleitung TID/MID
Pin 23: blau; Telefon
Pin 24: weiß; CD-Wechsler
Pin 25: grün; CD-Wechsler
Pin 26: weiß; CD-Wechsler
